1681．小明發現小區附近河面上固定了一根攔截索（如圖所示），攔截來自上游的漂浮物，卻阻礙了船的通行。為了解決船的通行問題，小明準備重新設計攔截漂浮物的裝置。請你幫助小明設計該裝置的機械部分，要求如下：
①裝置合攏時，能攔截河面上的漂浮物；
②有船經過時，裝置能打開，在河面（寬8 m）中間形成至少3 m寬的通道；
③裝置打開過程中，不能讓已攔截的漂浮物漂走；
④裝置采用電機驅動；
⑤材料自選。
請完成以下任務：
（1）該攔截裝置可以減輕人的勞動強度體現了技術具有的作用（在“A.保護人；B.解放人；C.發展人”中選擇合適的選項，將序號填入“________”處）；
（2）設計該裝置時，可以不考慮的因素是（在“A.安裝方式；B.水流方向；C.河的長度”中選擇合適的選項，將序號填入“________”處）；
（3）畫出裝置機械部分的設計草圖，必要時可用文字說明（不考慮水流速度河水位高低；電機可用方塊表示，河岸可用線條表示，水流方向可用箭頭表示；如果裝置為對稱結構，只需畫出一側）；
（4）在設計草圖上標注裝置的主要尺寸；
（5）小明準備在裝置安裝后進行以下技術試驗，其中不合理的是（在“A.發出合攏和打開指令后，觀察裝置能否順利合攏和打開；B.在上游傾倒垃圾，觀察裝置能否有效攔截；C.使裝置打開，觀察打開的過程中已攔截的漂浮物是否會漂走”中選擇合適的選項，將序號填入“________”處）發布：2024/12/2 9:30:2組卷：22引用：2難度：0.31682．如圖所示是某形體的軸測圖1、主視圖和俯視圖2，正確的左視圖是（ ?。?br />
發布：2024/12/2 8:30:1組卷：2引用：1難度：0.61683．某電飯煲制造商將其生產的電飯煲外殼上加了一幅國畫圖案裝飾。這屬于（ ?。?/h2>
發布：2024/12/2 7:30:1組卷：9引用：1難度：0.71684．如圖為某化工廠廢氣處理系統工藝流程。將廢氣送入洗滌塔，去除大顆粒粉塵，經洗滌后的廢氣通過高壓風機進入脫附塔，通過脫附塔中活性炭和低壓蒸汽等物質的綜合作用實現廢氣的無害化轉化，最后經檢測儀檢測后，將符合排放要求的氣體由煙囪排放，不符合的廢氣經冷凝器及多級分離桶分離后重新處理。
（1）該流程設計的主要目的是（在①廢氣的凈化處理；②廢氣中有效物質的再利用；③污水的排放三個選項中選擇合適的選項，將序號填入橫線中）；
（2）設計該流程時，不需要考慮的因素是（在①活性炭與低壓蒸汽混合后的反應物質；②風機的功率；③回收溶劑的利用三個選項中選擇合適的選項，將序號填入橫線中）；
（3）下列對該流程分析不正確的是、（在①加熱器加熱空氣和脫附塔處理（脫附塔） 屬于并行環節；②過濾器過濾與烘干風機烘干屬于串行環節；③煙囪排放與污水排放屬于并行環節；④不凝氣中可能仍然含有大顆粒粉塵四個選項中選擇合適的選項，將序號填入橫線中）；
（4）該處理系統中若洗滌塔出現故障，就影響脫附塔處理效果，主要體現了系統（在①動態性；②相關性；③環境適應性；④目的性四個選項中選擇合適的選項，將序號填入橫線中）；在分析該處理系統時，既要考慮最終排放氣體是否達標，又要考慮污水排放方式，體現了系統分析的（在①整體性原則；②綜合性原則；③科學性原則三個選項中選擇合適的選項，將序號填入橫線中）。發布：2024/12/2 7:30:1組卷：26引用：1難度：0.5
1685．如圖所示是一種恒溫電烙鐵。從人機關系的角度，下列分析中不正確的是（ ?。?/h2>發布：2024/12/2 6:0:1組卷：28引用：2難度：0.51686．在生活中，毛巾架樣式種類繁多，但大多數在安裝在墻上后無法進行調節（如圖1所示），小明計劃設計一款可以向上翻折的毛巾架，使其在未掛毛巾時可以少占空間。如今小明已設計出了支撐桿（如圖2），旋轉桿有關尺寸已在圖中標注，現請你幫小明設計與支撐桿配套的固定座，要求如下：
A．固定座可以固定在墻面上；
B．固定座和支撐桿連接后，可以使支撐桿由水平向上轉動90°；
C．支撐桿水平或豎直放置時都能固定。
現提供給你3mm 厚、40mm 寬的鋼板（長度足夠），請根據設計要求，完成以下任務：
（1）畫出固定座的設計草圖（支撐桿不需要畫），必要時可用文字說明；
（2）在設計草圖中標注固定座的必要尺寸；
（3）固定座的加工不需要用到的工藝操作有、（在①劃線；②鉆孔；③刨削；④鋸割；⑤套絲；⑥焊接；⑦銼削中選擇合適的選項，將序號填寫在“橫線”處）。
（4）支撐桿安裝到固定座上之后，為了檢驗其是否達到設計要求，小明進行了以下試驗，其中不合理的是、（在以下試驗方案中選擇合適的選項，將序號填寫在“橫線”處）。
①轉動支撐桿，觀察其從水平到豎直位置的轉動是否方便；
②將支撐桿轉至水平位置并固定，在毛巾桿上稍加壓力，觀察固定座是否松動；
③將支撐桿轉至水平位置并固定，掛上毛巾，觀察其是否容易滑落；
④將支撐桿轉至豎直位置并固定，測試其固定的牢固程度；
⑤將支撐桿轉至豎直位置并固定，觀察此時取放毛巾是否方便。發布：2024/12/2 6:0:1組卷：15引用：4難度：0.31687．小明在家中找到了如圖a所示的扇形木板，打算將該木板用做學習桌的置物板，以拓展學習桌的使用空間，如圖b所示。已知學習桌邊沿的厚度為20mm,扇形木板的厚度為15mm。請你幫助小明設計木板與學習桌的連接裝置，要求如圖：
①不能對學習桌進行加工，可以在扇形木板上進行鉆孔等操作。
②連接裝置能可靠連接桌子和木板，扇形木板高度能在離桌面200-300mm之間連續調節。
③扇形木板能做水平轉動調節，并能固定。
④主材為2mm厚的鋼板，輔料自選。
請完成以下任務
（1）以下不屬于小明解決問題的所受到的限制條件的是。（A.小明所具備的鋼板加工知識和技能；B.學習桌的高度；C.學習桌面板的厚度；D.現有的加工設備）。
（2）畫出連接件的設計草圖，必要時用文字說明。
（3）在設計草圖上標注主要尺寸。

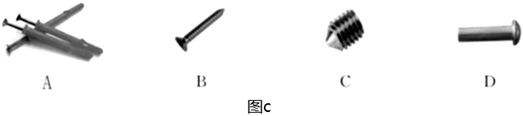

（4）連接件制作完成后與木板可選用連接（在如圖c選項中選擇合適的選項）。
（5）制作連接完成后，小明設計了下列技術試驗，其中不合理的是。
A反復調節置物板的高度和角度，測試操作是否方便
B在置物板上放上重物，觀察連接裝置是否連接可靠
C輕壓置物板，觀察置物板是否出現變形發布：2024/12/2 5:30:2組卷：1引用：1難度：0.4
1688．如圖所示是一款車用吸塵器。從人機關系角度分析，下列說法不恰當?shù)氖牵ā 。?/h2>發布：2024/12/2 5:30:2組卷：1引用：1難度：0.71689．小明發現斑馬線上行人闖紅燈的現象時有發生，給自身及行駛車輛帶來極大安全隱患，因此小明想設計一款與人行道紅綠燈同步的攔截裝置。請你幫助小明設計該裝置的機械部分，要求如下：
①紅綠燈綠燈時裝置打開，紅燈時裝置關閉；.
②裝置打開時不能影響行人正常通行，裝置關閉時能阻止行人通行；
③裝置在打開和關閉時均能可靠固定；
④裝置采用電機驅動；
⑤材料自選。
請完成以下任務：
（1）該裝置通過強制手段能提升行人遵守交通規則的意識，體現了技術具有的作用（“A.保護人；B.解放人；C.發展人”）；
（2）設計該裝置時，不需要考慮的因素是（“A.安裝方式；B.馬路的寬度；C.人行橫道路口的寬度”）；
（3）畫出裝置機械部分的設計草圖，必要時可用文字說明（電機可用方塊表示）；
（4）在設計草圖上標注裝置的主要尺寸；
（5）小明準備在裝置安裝后進行以下技術試驗，其中不合理的是（“A.改變紅綠燈信號，觀察該裝置能否同步打開和關閉；B使裝置打開，觀察人能否正常通過；C.使裝置關閉，觀察人能否通過翻越破壞等方式通過”）。發布：2024/12/2 5:30:2組卷：0引用：2難度：0.21690．張靈設計了一個多功能筆盒，他要制作一個模型，制作模型時首先要完成的是（ ）
發布：2024/12/2 4:0:1組卷：6引用：2難度：0.5
